免费公开的三中三资料材料小博士:神秘的管道

更新时间:2020-01-28

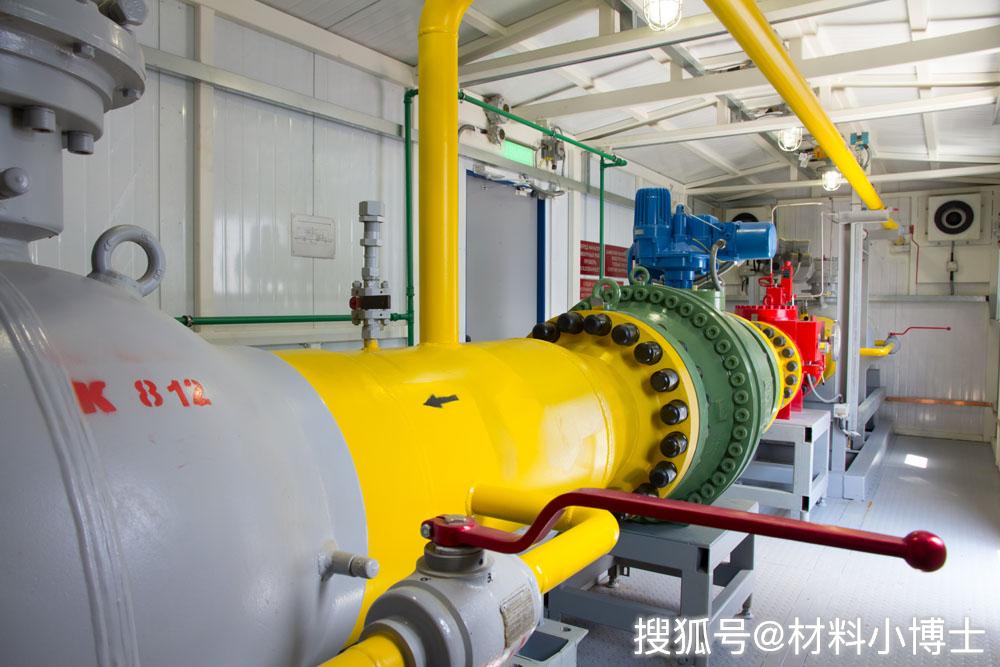

  可能你见惯了管道,但你知道为何有些管道要弄成弯的吗?特别有些蒸汽管道还弯了一大圈才衔接得上,那如果它直直的不是更快到达吗?还有,我们经常听到某地某地发生蒸汽管道爆炸,损失惨重!这是什么原因??不能有效预防吗?

  细心的小伙伴有可能会注意到了,除了弯处,管道还用某个部件连接起来了,有时候在较长的管道上也会见到这部件哦,这个部件究竟又是什么东东呢?

  我们不妨带着这些疑问,放大脑洞再想下,管道会不会哪天就断了呀?或者不小心破了怎么办?管道,究竟是什么样的存在呢?

  管道的弯设计是为了防止管道膨胀。随着管道运行状态的变化,温度也会发生变化,相应地会带来管道膨胀或收缩。膨胀和收缩都称为热膨胀效应。我们知道,管道主要用于将一定量的流体从一点输送到另一点,因此,管道长度越短,成本就越低;但较长的管道也会产生过大的压降,造成能源上的浪费。为了节省成本,管道设计中直接采用最短的管道布局行不行呢?注意:这种做法通常无法有效地消除热膨胀。管道里的热膨胀没有有效消除,就很容易管道故障,甚至会有管道爆炸事故的发生啊!!

  就在近年,某市某锅炉操作间就发生蒸汽管道爆裂。其根本原因都是因为管道内的蒸汽压力超过了管道的允许应力所造成的。

  还有在2017年发生的,某国某石油公司输油管道的爆炸事故,其主要原因是输油管道中的内应力过大,从而引起事故发生。

  但如果管道有足够的柔性可以抵消变形,就可以消除或降低应力。因此,管道系统设计中会提供适当的柔性。

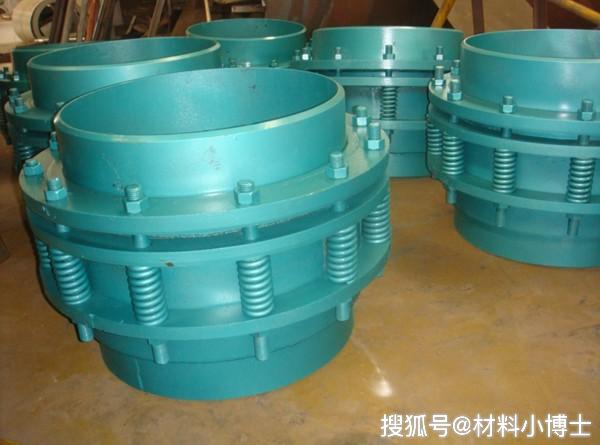

  有很多方式可以给管道带来柔性,管道从一个点到另一个点所需的匝数和偏移量本身就提供了部分柔性,但是,这种自身的柔性可能并不充分。而让管道提供足够的柔度,免费公开的三中三资料。最直接的方式就是装上膨胀节,又称伸缩节、补偿器,伸缩器。

  伸缩节主要用于补偿管道因温度变化而产生的伸缩变形,也用于管道因安装调整等需要的长度补偿,主要分为弯管式膨胀节、波纹管膨胀节和套管伸缩节 3种结构形式。小博士就在这里简单介绍一下,最为常用的是波纹管膨胀节,其他膨胀节在此就不一一介绍了,有兴趣的小伙伴可以自行去探究哦。

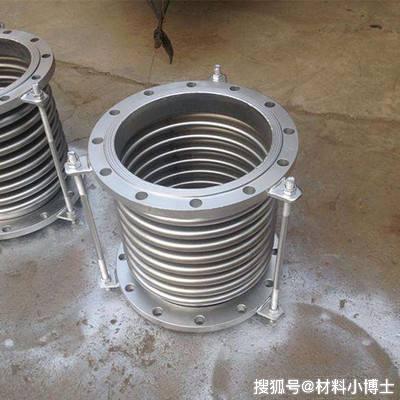

  波纹管膨胀节主要用在各种管道中,它能够补偿管道的热位移,机械变形和吸收各种机械振动,起到降低管道变形应力和提高管道使用寿命的作用。这类膨胀节的优点是节省空间、节约材料,便于标准化和批量生产。它一般用于温度和压力不高、长度较短的管道上,随着波纹管生产技术水平的提高,这类膨胀节的应用范围正在扩大。

  小博士最后要提醒大家一点的是,虽然安装伸缩节可以解除管道膨胀,但在安装的时候要根据规章制度、注意以下事项哦。

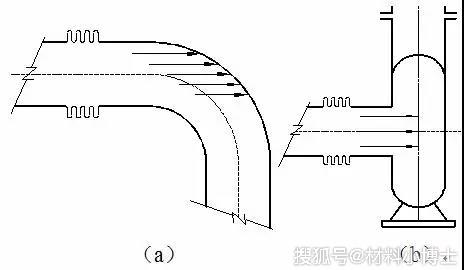

  1、安装波纹管膨胀节时,不得在波节上焊接临时支撑件,当吊装时,不得将吊索绑扎在波节上。

  3、支、吊架安装,管道固定支架是为保证合理分配波纹补偿器间的管道热膨胀量而设置的,当温度变化引起管道膨胀或收缩时,固定支架能防止管道在该点发生位移。与补偿装置配套的固定支架应在预拉伸(压缩)前固定,以使膨胀节补偿装置发挥应有的作用。在无补偿装置有位移的直管段上只能安装一个固定支架,否则会阻碍位移。

  今天你学到了吗?还有哪些冷知识你想要材料小博士解说的?咱们评论区见噢。返回搜狐,查看更多
